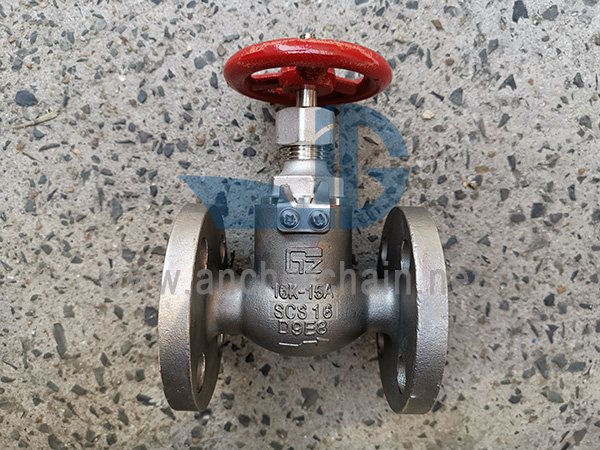

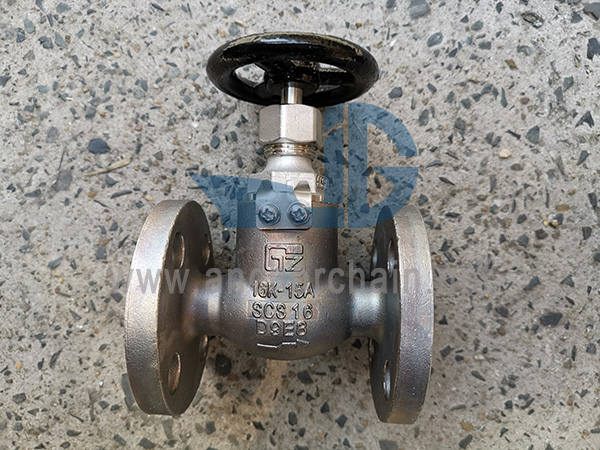

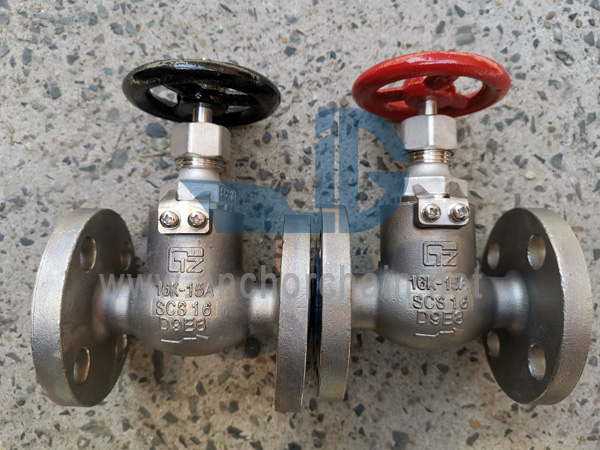

JIS F 7303 16K SCS16 துருப்பிடிக்காத ஸ்டீல் குளோப் வால்வுகள் வடிவமைப்பு தரநிலை: JIS F7303-1996சோதனை தரநிலை: JIS F7400-1996சோதனை அழுத்தம்: உடல்-3.3Mpa, இருக்கை-2.42MpaFlange அளவு 20-JIS B20-இன் படி
JIS B2220-16K இன் படி ஃபிளேன்ஜ் அளவு
முக்கிய பொருள்:
1-உடல்: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
2-வட்டு: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
3-தண்டு: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
4-பானெட்: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
5-கை சக்கரம்: வார்ப்பிரும்பு (FC200)
IMPA குறியீடு | அளவு | L | D | C | போல்ட் ஹோலின் எண் | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
