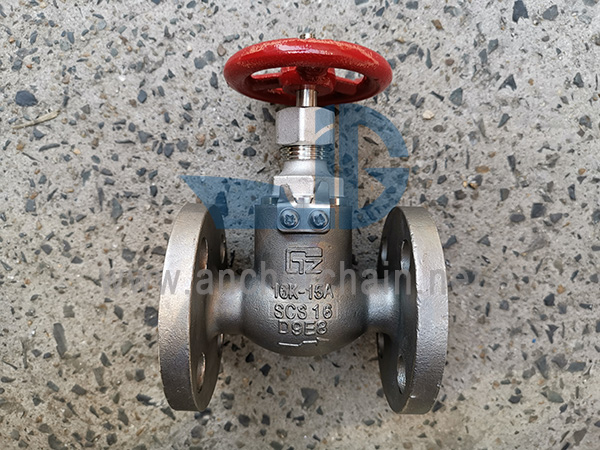

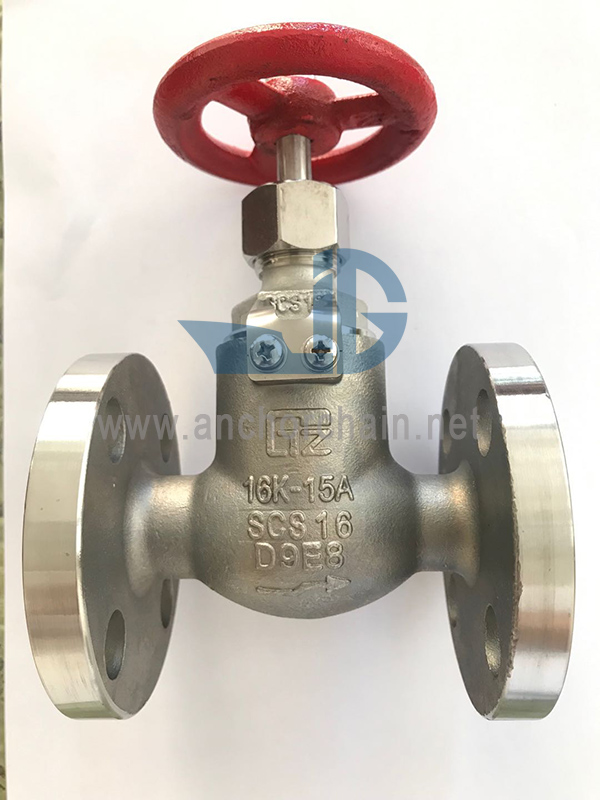

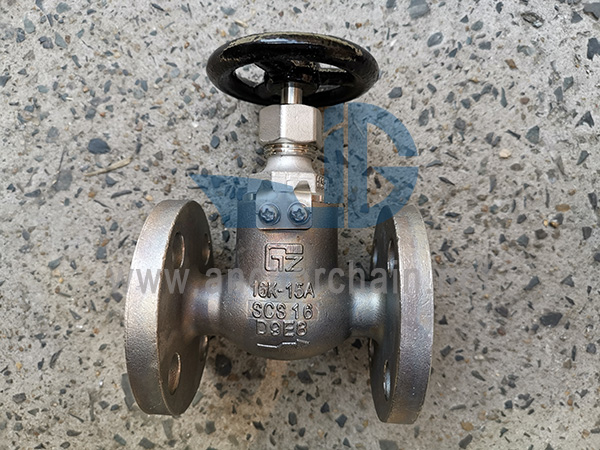

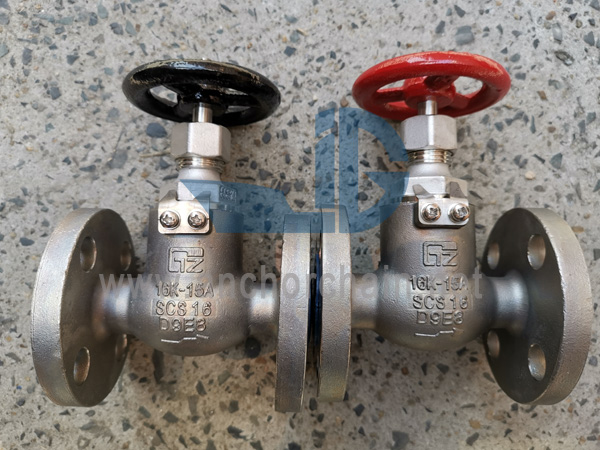

JIS F 7301 5K SCS16 துருப்பிடிக்காத ஸ்டீல் குளோப் வால்வுகள் கடல் துருப்பிடிக்காத ஸ்டீல் குளோப் வால்வு அல்லது மரைன் பித்தளை குளோப் வால்வை மரைன் ஸ்டெயின்லெஸ் ஸ்டீல்/பித்தளை நிறுத்த வால்வு என அழைக்கலாம். செயல்பாடு: குழாய் அமைப்பை திற/மூடு வடிவமைப்பு தரநிலை: JIS F7301-1996
*DN15-DN40 ஸ்க்ரீவ்டு போனட், DN50-DN65 உடன் போல்ட் போனட்
முக்கிய பொருள்:
1-உடல்: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
2-வட்டு: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
3-தண்டு: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
4-பானெட்: துருப்பிடிக்காத ஸ்டீல்(SCS16)/SUS316L
5-கை சக்கரம்: வார்ப்பிரும்பு (FC200)
IMPA குறியீடு | அளவு | நேருக்கு நேர் (எல்) | ஃபிளாஞ்ச் டயம். (D) | பிட்ச் (சி) | போல்ட் ஹோலின் எண் | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
