யுனிவர்சல் ஃபேர்லீட் செயின் வீல் யுனிவர்சல் ஃபேர்லீட் செயின் வீல்: கேபிளை வழிநடத்துவதற்கும், திசையை மாற்றுவதற்கும் அல்லது அதன் ஏற்றுமதி நிலையை மட்டுப்படுத்துவதற்கும், கேபிள் மற்றும் ஹல், மெயின் ரோலர் ஃபேர்லீட், கிளீட் ரோலர் ஃபேர்லீட், ஓப்பன் டைப் ரோலர் கைடு கேபிள் யூனிட் ஆகியவற்றுக்கு இடையேயான உராய்வைக் குறைக்கவும். 360 ° ஸ்விவல் ஃபயர்லீட் மற்றும் பல.
யுனிவர்சல் ஃபேர்லீட் செயின் வீல்
யுனிவர்சல் ஃபேர்லீட் செயின் வீல்: கேபிளை வழிநடத்துவதற்கும், திசையை மாற்றுவதற்கும் அல்லது அதன் ஏற்றுமதி நிலையைக் கட்டுப்படுத்துவதற்கும், கேபிள் மற்றும் ஹல்லுக்கும் இடையேயான உராய்வைக் குறைப்பதற்கும், பிரதான ரோலர் ஃபேர்லீட், கிளீட் ரோலர் ஃபயர்லீட், திறந்த-வகை ரோலர் வழிகாட்டி கேபிள் அலகு, 360 ° சுழல் fairlead மற்றும் பல.

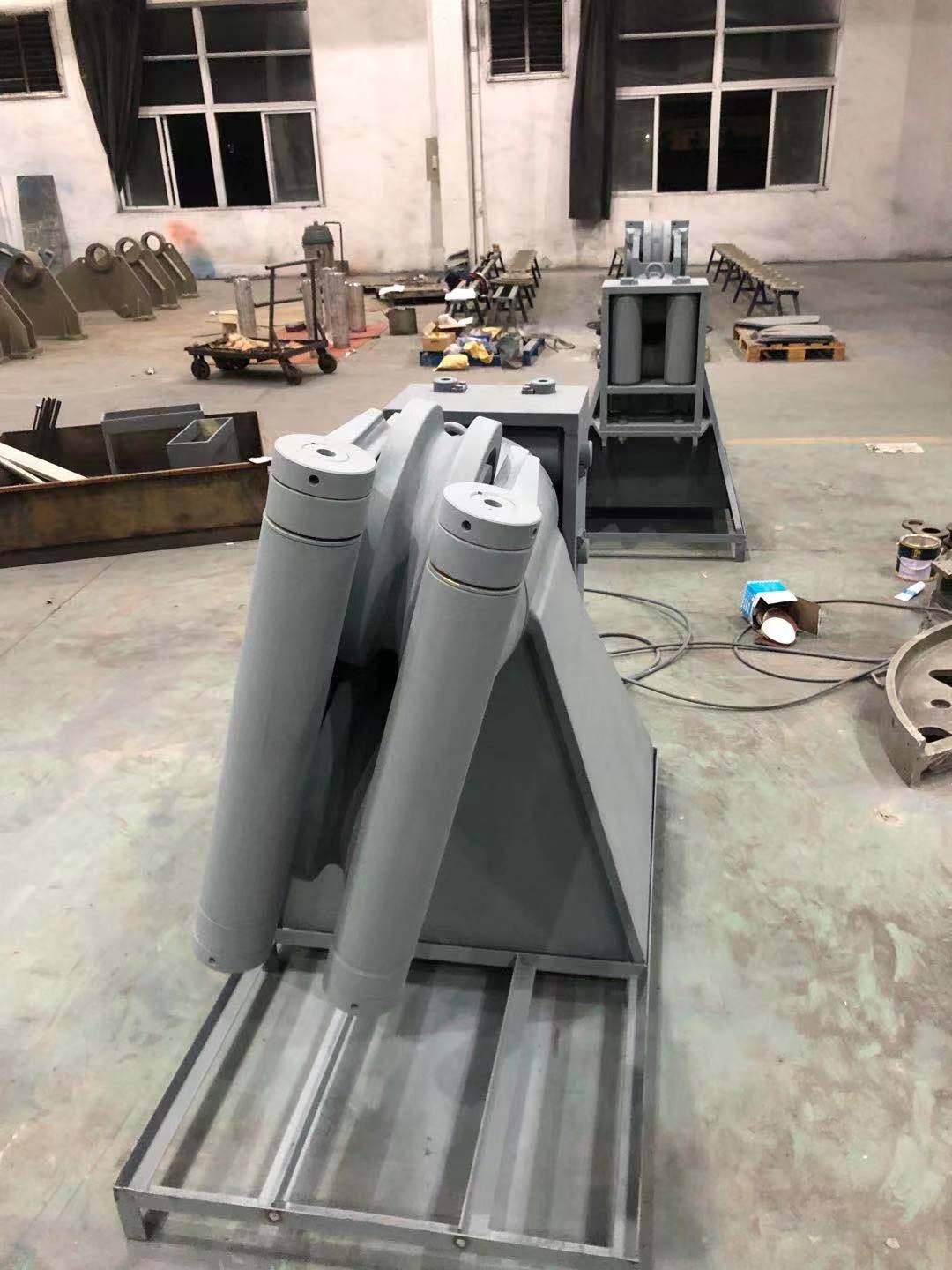

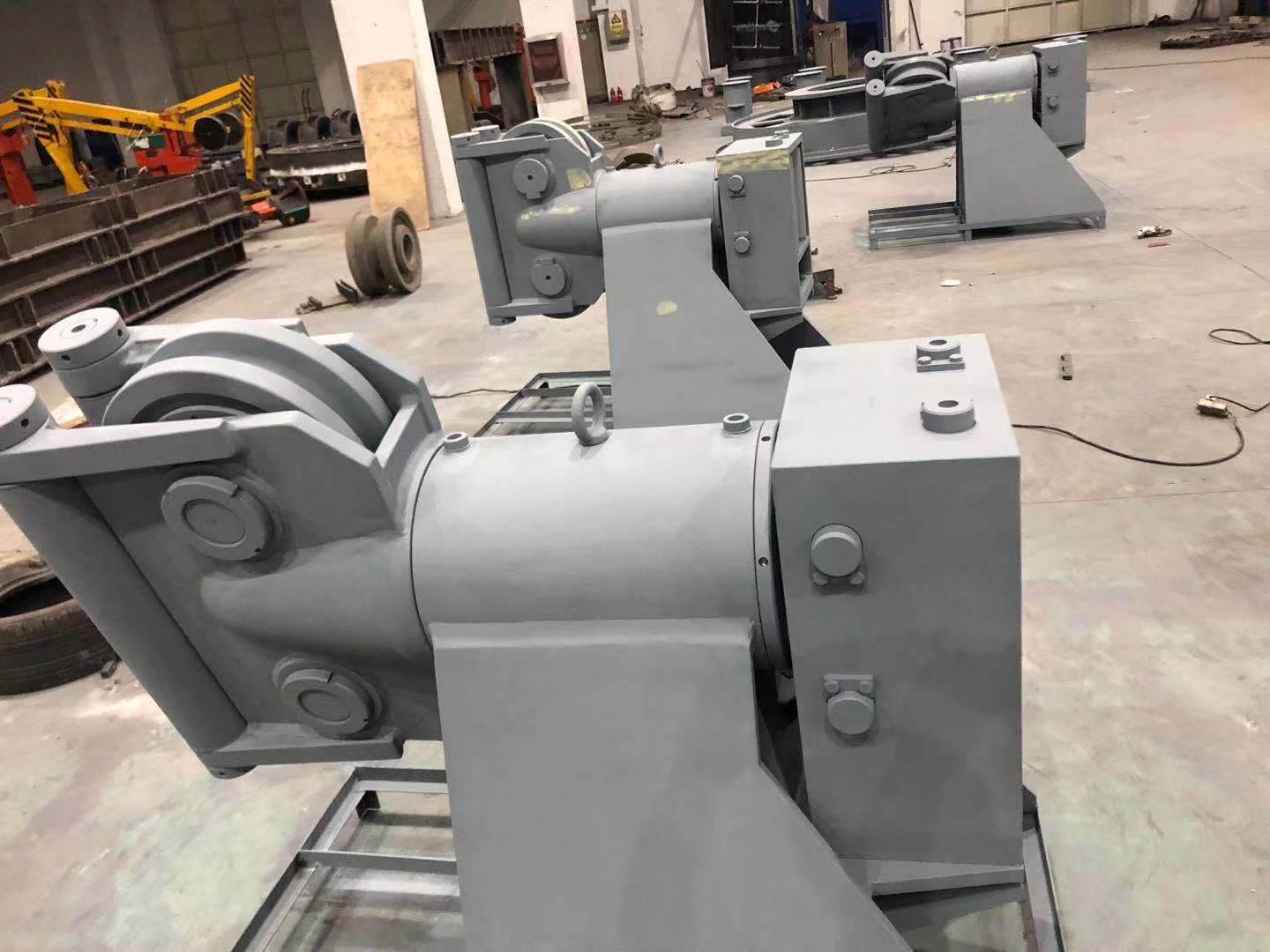

யுனிவர்சல் ஃபேர்லீட் செயின் வீல், பிராக்கெட், மாஸ்டர் சிலிண்டர் மற்றும் கேபிள் வழிகாட்டி உள்ளிட்ட முக்கிய சிலிண்டரின் மைய அச்சில் சுதந்திரமாக சுழலும் வகையில், அதன் மைய அச்சில் துளையுடன் வழங்கப்பட்டுள்ள பிரதான குழாய் உடல்; வழிகாட்டி கேபிள் சாதனம் இரண்டு வெளிப்புற ஒட்டு பலகையை உள்ளடக்கியது மற்றும் ஒட்டு பலகைக்கு இடையில் இணைக்கப்பட்ட இரண்டு இணையான கப்பிகளை வெட்டி, முக்கிய சிலிண்டரின் முன் மேற்பரப்பில் செங்குத்தாக அகற்றப்பட்ட ஒட்டு பலகை; மாஸ்டர் சிலிண்டர் மற்றும் சக்கரத்தைப் பயன்படுத்தி ஒருங்கிணைக்கப்பட்ட வடிவமைப்பு, கச்சிதமான அமைப்பு, சிறிய இடம், சிறிய பாத்திரங்களுக்கு எளிதாகப் பயன்படுத்தலாம்; இதற்கிடையில், சிலிண்டர் தலையின் கேபிள் வழிகாட்டி பிரதான அச்சில் சுதந்திரமாக சுழல முடியும், எனவே கேபிள் வழிகாட்டியின் வெவ்வேறு நோக்குநிலைகளின் தேவைகளைப் பூர்த்தி செய்ய அதிக நெகிழ்வுத்தன்மையை வழங்குகிறது, ஃபேர்லீட் வேகத்தை பெரிதும் மேம்படுத்துகிறது, நிறைய உபகரணங்கள் மற்றும் தொழிலாளர் வளங்களை சேமிக்கிறது; ஒட்டு பலகை முன் முனை உறை, அதனால் கேபிள் மென்மையானது, கேபிள் உராய்வு சேதத்திற்கு எஃகு விளிம்பைத் தவிர்க்கிறது.
|
படம் எண். |
லீட் ஷீவ் ஸ்டாக் எண். |
Sheave Diamerter (in.) |
ஸ்டானார்ட் ஒவ்வொன்றும் (ibs) |
ஒவ்வொன்றும் எடை (ibs) |
பரிமாணங்கள்(உள்) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
