வடிவமைப்பு தரநிலை: JIS F7333
சோதனை தரநிலை: JIS 7400-1996
ஹைட்ராலிக் சோதனை அழுத்தம்: 5K: உடல்- 1.05Mpa, இருக்கை-0.77Mpa, 10K: உடல்-2.1Mpa, இருக்கை-1.54Mpa
JIS B2220 -5K அல்லது 10K இன் படி ஃபிளேன்ஜ் அளவு

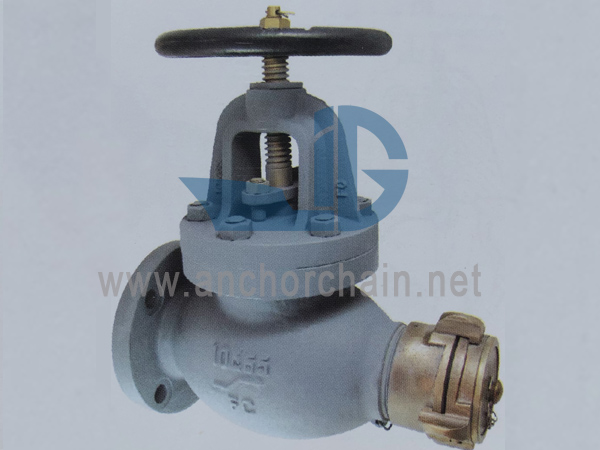

JIS F 7333 காஸ்ட் அயர்ன் ஆங்கிள் ஹோஸ் வால்வுகள் வடிவமைப்பு தரநிலை: JIS F7333Test Standard: JIS 7400-1996
வடிவமைப்பு தரநிலை: JIS F7333
சோதனை தரநிலை: JIS 7400-1996
ஹைட்ராலிக் சோதனை அழுத்தம்: 5K: உடல்- 1.05Mpa, இருக்கை-0.77Mpa, 10K: உடல்-2.1Mpa, இருக்கை-1.54Mpa
JIS B2220 -5K அல்லது 10K இன் படி ஃபிளேன்ஜ் அளவு
உடல் & பொன்னெட்: வார்ப்பிரும்பு (FC200)
இருக்கை & வட்டு: வெண்கலம் (BC6) அல்லது துருப்பிடிக்காத எஃகு (SCS2)
தண்டு: பித்தளை (C3771BD) அல்லது துருப்பிடிக்காத எஃகு (SUS403)
பேக்கிங் சுரப்பி: வெண்கலம் (BC6) அல்லது துருப்பிடிக்காத எஃகு (SCS2)
இணைத்தல்: வெண்கலம் அல்லது பித்தளை
கை சக்கரம்: வார்ப்பிரும்பு (FC200)
IMPA குறியீடு | டிஎன் | k | d | L | D | C | n-d | t | H | D2 | D3 | L1 | L2 | எடை (கிலோ) |
751734 | 50 | 5 | 50 | 155 | 130 | 105 | 4-15 | 16 | 255 | 160 | M64X2 | 100 | 110 | 12.8 |
751736 | 10 | 50 | 170 | 155 | 120 | 4-19 | 20 | 255 | 160 | M64X2 | 120 | 115 | 17 | |
751737 | 65 | 10 | 65 | 185 | 175 | 140 | 4-19 | 22 | 270 | 200 | M80X2 | 130 | 125 | 24.3 |
விளக்கம்/அளவுகள் பொருட்களுடன் வேறுபட்டிருக்கலாம், ஆர்டர் செய்யும் போது எங்களைத் தொடர்பு கொள்ளவும்.
